FANUC A61L-0001-0090 9英寸单色显示器LCD升级改造实战

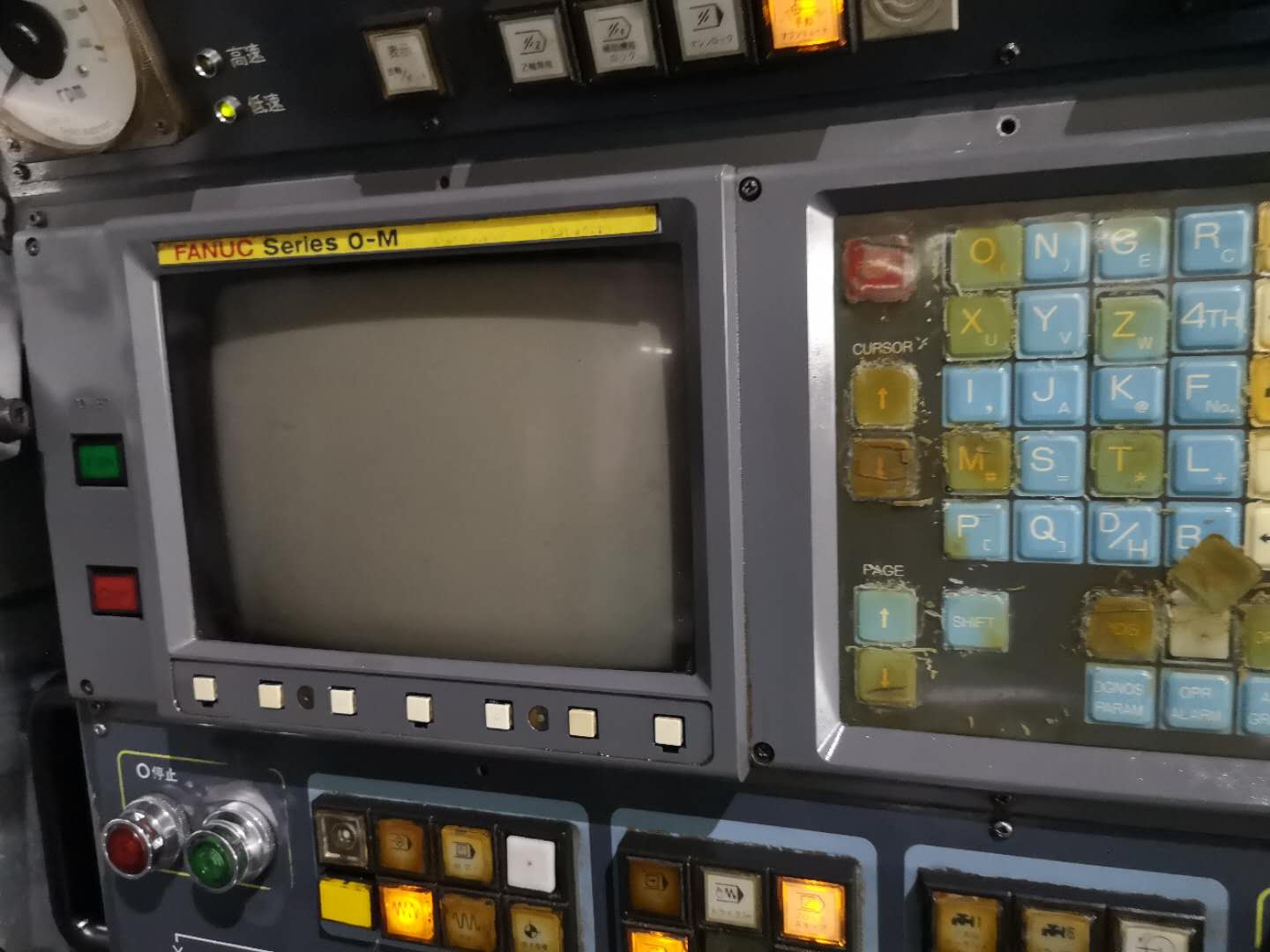

A61L-0001-0090是FANUC数控系统中另一款广泛使用的9英寸单色CRT显示器，与A61L-0001-0093类似但接口规格略有差异。它主要应用于FANUC 0-T系列车床系统和部分铣床系统，是90年代至2000年代初期的主流配置。

A61L-0001-0090 vs A61L-0001-0093 区别

很多客户混淆这两个型号，以下是关键区别：

| 特性 | A61L-0001-0090 | A61L-0001-0093 | |------|-----------------|----------------| | 应用系统 | FANUC 0-T / OT-Mate | FANUC 0-M / OM-D | | 主要用途 | 数控车床 | 数控铣床/加工中心 | | CRT类型 | 9寸单色绿/琥珀色 | 9寸单色绿/琥珀色 | | 信号接口 | 9针+12针双接口 | 单一信号接口 | | 外观特征 | 通常带功能按键面板 | 无按键面板 |

升级方案详情

江图科技为A61L-0001-0090提供的LCD升级方案具有以下特点：

一体化设计

• LCD屏 + 驱动板 + 电源板 + OSD控制集成于一体
• 整体厚度比原装CRT薄40%，释放更多内部空间
• 重量仅1.2kg（原CRT约4.5kg）

双模式信号处理

• 直通模式：保留原始信号格式，即插即用
• 增强模式：内置信号增强芯片，优化显示效果
• 支持自动存储用户设置，断电不丢失

抗干扰能力

工业级4层PCB设计，光耦隔离输入输出，滤波电容阵列抑制电源噪声，通过EMC电磁兼容测试。

典型应用案例

案例：某汽车零部件厂FANUC 0-T车床升级

> "我们厂有8台配A61L-0001-0090的老FANUC车床，每年因为显示器故障停机累计超过120小时。自从全部换成江图科技的LCD模块后，两年内零故障，操作工反映屏幕看得更清楚了，编程效率明显提升。" —— 张厂长

技术参数一览

• 显示屏：8.4英寸工业TFT-LCD
• 分辨率：800×600 SVGA
• 亮度：400 cd/m²
• 对比度：700:1
• 响应时间：15ms
• 视角：水平170°/垂直160°
• MTBF：>50,000小时
• 工作电压：DC 12V-24V ±10%
• 功耗：<10W

订购信息

📞 咨询热线：13686889647 📧 邮箱：1251701967@qq.com
