FANUC A61L-0001-0074 14英寸彩色CRT显示器LCD升级完整指南

作者: kongto01

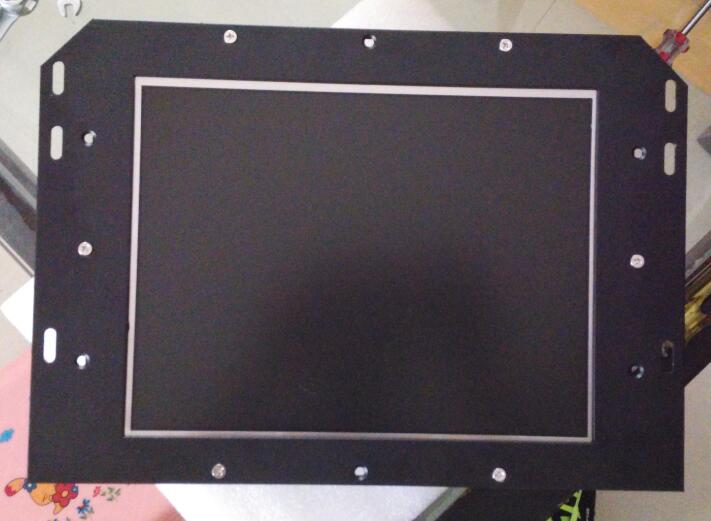

FANUC A61L-0001-0074 CRT显示器

A61L-0001-0074是FANUC数控系统中广泛使用的14英寸彩色CRT显示器，主要配套于FANUC 16系列、18系列、20系列及21i等中高端数控系统。作为工业级显示设备，它在车间环境中承担着人机交互的核心功能。然而，这款经典显示器同样面临着CRT老化的普遍难题。

A61L-0001-0074常见故障现象

在实际维修案例中，我们发现A61L-0001-0074最常见的故障包括：

  • 屏幕偏色或缺色 — RGB三枪中某一枪老化导致颜色失真
  • 图像几何失真 — 枕形失真、梯形畸变、边角聚焦不良
  • 行/场不同步 — 画面滚动、撕裂或抖动
  • 亮度不可调 — 电位器氧化失效
  • 高压包打火 — 伴随"滋滋"声和臭氧味，存在火灾隐患

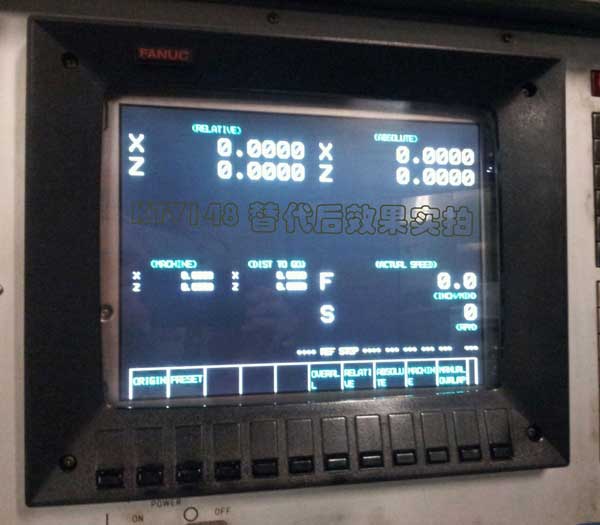

A61L-0001-0074 LCD替换效果

为什么选择江图科技的LCD升级方案？

完美匹配原机规格

江图科技针对A61L-0001-0074开发的KTV148系列LCD替代模块，在以下方面实现了1:1完美适配：

| 参数 | 原装A61L-0001-0074 | KTV148 LCD模块 | |------|---------------------|----------------| | 显示面积 | 14英寸彩色 | 14.1英寸TFT | | 分辨率 | 640×480 | 1024×768 | | 颜色深度 | 16色/8色 | 26万真彩 | | 刷新率 | 60Hz隔行 | 60Hz逐行 | | 信号接口 | RGBHV 15针 | 全兼容直连 | | 安装孔距 | 标准194×146mm | 完全一致 | | 工作温度 | 0-45°C | -10~+60°C |

关键技术亮点

1. 多信号制式自动识别 KTV148模块支持CGA、EGA、MDA、RGBHV等多种工业信号格式，自动适配不同年代的FANUC系统版本。

2. OSD数字调节面板 内置OSD菜单系统，可调节画面位置、大小、亮度和对比度、时钟频率和相位、色温模式等。

3. 工业级可靠性 全金属外壳设计抗电磁干扰，宽温工作范围适应各种车间环境，过压过流保护电路，防尘防油污前面板。

升级后的实际效果对比

用户升级后的反馈数据：

  • ✅ 显示清晰度提升300% — 从模糊闪烁到锐利稳定
  • ✅ 色彩还原准确 — 26万真彩色让G代码高亮显示更直观
  • ✅ 零维护成本 — 5年内无需任何保养
  • ✅ 能耗降低70% — 年省电费约200元/台
  • ✅ 设备利用率提升 — 减少因显示器故障导致的停机时间

适用范围

本方案适用于所有配备A61L-0001-0074显示器的设备：

  • FANUC Series 15 / 15i / 16 / 16i / 18 / 18i / 20 / 21i
  • FANUC Power Mate 系列
  • 以及其他使用14英寸彩色CRT的FANUC数控系统

获取报价与技术支持

📞 立即致电：13686889647（微信同号） 📧 技术咨询：1251701967@qq.com

> 深圳市江图科技 — 专注工业显示解决方案15年，值得信赖的合作伙伴。
